對夾式電動調節蝶閥

ALDT941W-1/2.5/6C(ZAJW、ZKJW)電動調節通風蝶閥由DKJ角行程電動執行機構和蝶閥組成，它與電動單元組合儀表配合使用。對夾式電動調節蝶閥具有結構簡單、口徑大、重量輕、操作方便等優點。廣泛應用于冶金、電站石油、化工等部門。適用介質，煤氣、含塵氣體、煙道氣。

產品詳情

ALDT941W-1/2.5/6C(ZDLW-6B、ZDRW-6K)型電子式電動調節蝶閥，是3610R(L)全電子式電動執行機構和蝶閥調節機構組成，執行機構內有伺服系弘，無須另配伺服放大器。具有結構簡單，流通能力大，調節精度高等特點。執行機構可根據用戶要求配置型號電子式電執行機構廣泛應用于化工、石油、冶金、電站等工業生產過程中。適用介質，煤氣、含塵氣體、煙道氣等。

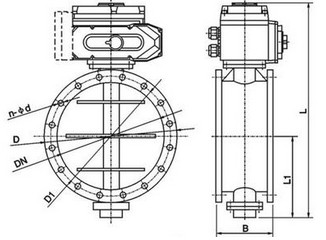

對夾式電動調節蝶閥主要外形及連接尺寸 D971(H、Y)-1.0、2.5(0.1、0.25MPa)

公稱通徑	外形尺寸				連接尺寸										執行器型號
	外形尺寸				PN1.0					PN2.5
	L1	L2	H	H1	L	D	D1	b	n-φd	1	D	D1	b	n-φd
250	348	159	584	595	140	375	335	16	12-18	165	375	335	24	12-18	GTD145
300	348/627	176/200	635/630	645	170	440	395	16	12-22	178	440	395	24	12-22	GTD160/AW13
350	378/627	176/200	660/655	645	170	490	445	16	12-22	190	490	445	24	12-22	GTD160/AW13
400	432/627	206/200	750/696	745	190	540	495	16	16-22	216	540	495	24	16-22	GTD160/AW13
450	524/627	228/200	805/728	745	190	595	550	16	16-22	222	595	550	24	16-22	GTD190/AW13
500	524/850	228/270	850/820	745	190	645	600	20	20-22	229	645	600	26	20-22	GTD210/AW17
600	524/850	228/270	905/875	970	210	755	705	20	20-26	267	755	705	26	20-26	GTD210/AW17
700	648/1158	275/350	1000/1084	970	210	860	810	20	24-26	292	860	810	26	24-26	GTD255/AW20
800	648/1158	275/350	1060/1084	1020	210	975	920	20	24-30	318	975	920	26	24-30	GTD255/AW20
900	648/1158	275/350	1110/1084	1220	250	1075	1020	20	24-30	330	1075	1020	26	24-30	GTD255/AW20
1000	715/1158	324/375	1200/1126	1220	250	1175	1120	20	28-30	410	1175	1120	26	28-30	GTD300/AW25
1200	715/1158	324/375	1330/1256	1240	250	1375	1320	20	32-30	470	1375	1320	28	32-30	GTD300/AW25
1400	795/1448	380/460	1540/1483	1460	300	1675	1520	20	36-30	530	1675	1520	30	36-30	GTD350/AW28
1600	795/1448	380/460	1605/1540	1250	300	1790	1730	24	40-30	600	1790	1730	34	40-30	GTD350/AW28
1800	1880	545	1640	1520	300	1990	1930	24	44-30	670	1990	1930	36	44-30	AW35
2000	1880	545	1740	1520	300	2190	2130	24	48-30	760	2190	2130	38	48-30	AW35
